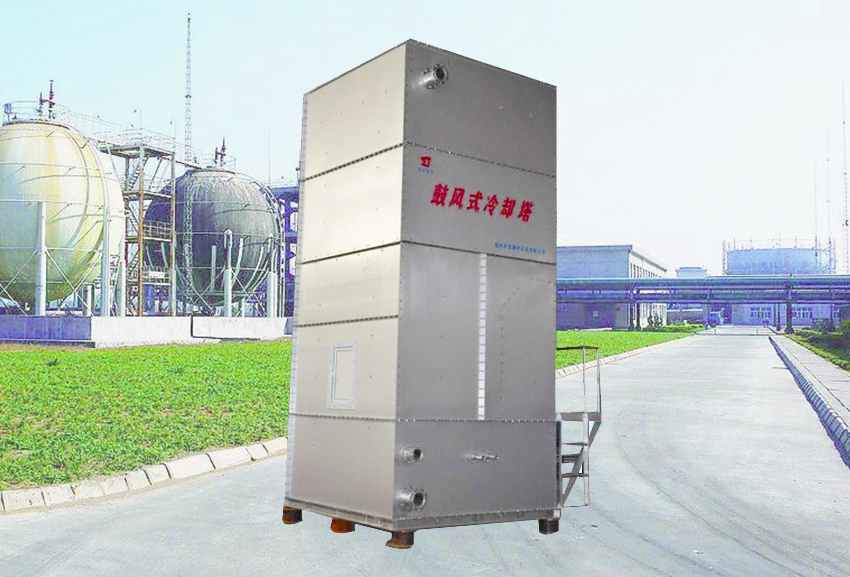

鼓風冷卻塔是我公司集多年設計、制造冷卻塔的經驗，新近開發的一種專門針對濕法冶煉工藝要求必備的冷卻設備、適用于濁水、有腐蝕性氣體的工業型冷卻塔。是專用于冷卻腐蝕性、有雜質循環水的一種特種塔型，解決了長久以來電機、風機及配套件無法脫離腐蝕環境的問題。由于該塔具有較高的冷卻效率和良好耐防腐性，至今已完全取代了過去使用的混凝土冷卻塔或鋼襯FRP冷卻塔。該產品已成為有色行業濕法冶煉必備的定型產品。我公司在冷卻塔風筒抗風荷載方面的設計與制作是一項新的科研成果，并取得了專利證書（專利號：ZL201120073843.6），能承受地震裂度8級，12級臺風襲擊；該塔通過實踐檢測，各項性能指標均達到或超過國家標準GB7190.1―2007《中小型玻璃纖維增強塑料冷卻塔》的規定。

設備使用的工藝條件性能　

　1、冷卻塔為露天配置； 　2、冷卻介質：鋅電解液；　3、硫酸含量：160—200g/L；　4、工作溫度：≤60℃；本系列冷卻塔其性能穩定，熱工效率高，完全滿足工業循環水系統的水冷卻要求。

主要部件：

1.塔體：

該塔體為現場裝配式，它是由多塊FRP塔板拼裝組成，形成一種相對密閉的熱交換裝置；面板為大波楞高強度玻璃鋼板材，在制造工藝上采用了國內的復合工藝，內外面全部是光滑膠衣面，采用法蘭式連接，連接螺絲件全部為316L不銹鋼材質，外形美觀大方。根據地質和環境情況的不同，它可以設計混凝土框架條件支撐固定；也可以設計成輕質鋼結構經特殊防腐后作為塔體主骨架,再將多片F(xiàn)RP塔板固定在主骨架上。在塔一側設檢修樓梯通塔頂，以方便塔頂設備的正常維護管理。

與常見的抽風式冷卻塔相比，該塔型冷卻風機置于塔外，避免與含腐蝕性高溫高濕空氣的直接接觸，有利于延長風機的使用壽命減少運行事故，確保風機長期穩定運行，提高冷卻塔的運行可靠性。

2．風機

冷卻塔采用鼓風式冷卻塔專用軸流風機，具有效率高、流量大、風壓高的特點，氣動性能特性曲線與實測數據對比吻合度高的特點。風機葉片選用耐腐型玻璃鋼材質葉片，導風筒全部選用耐腐蝕玻璃鋼經模壓成型達雙面光亮。

3．電機

電機采用國內大型電機生產廠家或業主指定廠家Y系列戶外型冷卻塔專用電機，防護等級IP55，F(xiàn)級絕緣。

4．捕滴器及捕沫器

考慮的介質中Cl-的含量較高，捕滴器及捕沫器采用尼龍材質絲網，用玻璃鋼隔柵固定，可以有效地防止水滴及霧沫的飄散。

5．配水系統

該塔采用鼓風塔專用霧化噴頭噴淋，配水管線采用回路網狀布置，并設置平衡管，以保證管路各部分水壓力均勻。設計中主管及支管下部裝有噴頭以防止停車時管道積水和運行時管道結垢沉淀。

冷卻塔的配水管采用英國獨資海浦沃斯塑料管有限公司生產的新型增強型高分子聚乙烯復合管材，管材制造依據BS3505WIS4-31-06英國壓力管標準，管材強度及剛度大大優于使用要求，管道內壁光滑，水流阻力小，可以減少水中污物在管道中的沉淀，管材還具有極好的耐化學性能。

6．玻璃鋼構件

由于凈化和電解車間介質溫度較高且腐蝕性非常強，因而在與內表面接觸的膠衣采用33＃耐高溫、耐腐蝕的樹脂，中間層采用耐高溫197＃乙烯基樹脂，外表面則采用耐紫外線的美國亞什蘭膠衣。其手糊方法將嚴格按照《手糊法玻璃鋼設備設計技術條件》進行。

7．檢修通道

本塔設計中充分考慮到塔維護檢修方便的要求，在塔體一側設置通塔頂?shù)臋z修爬梯，各層平臺均設欄桿走道，以便于塔頂設備的正常維護管理。

8．防腐

本系統中介質的腐蝕性極強，防腐蝕問題是塔質量保證的一個重要環節，為了保證設備的安全，主要梁柱均在塔體外側，不直接與介質接觸。其他塔內所有構件均為非金屬材料，連接件的材質為316L，可以有效地防止介質對冷卻塔的腐蝕。

選塔要求：

1 、根據當?shù)貧庀髼l件、介質溫度和水溫降要求，按我公司樣本進行選型，如參數條件與樣本不符，可與我公司直接聯系，我公司根據貴方所提供參數數據進行設計計算選型。

2 、根據建筑面積，選用塔的外形。若多塔設計，則兩塔間間隔應不小于1/2塔體直徑或塔體寬度。

3 、冷卻塔的風機進風口應與建筑物保持一定的間隔，保證新風進塔，避免熱風吸入冷卻塔，減少渦流現象。

選塔須知

1、因本塔型的特殊結構，決定了本塔型單格不能做成大型塔，如有需要只能由單格組合成為大型塔，針對這一特點，我公司進行了標準模塊化設計，如實際需求水量大，可將標準模塊組合即可。

普通鼓風式冷卻塔

我公司針對客戶需求，還可生產普通型鼓風式冷卻塔，其參數和外形尺寸另行設計，內部結構采用熱浸鍍鋅鋼支架，外部為高強度加強玻璃鋼面板，采用噴淋布水方式經淋水填料冷卻降溫，風機采用高效高壓鋁合金風機，抗臺風沙塵暴專利風筒（專利號：ZL201120073843.6）。
